周边传动刮吸泥机

一、用途：
　　周边传动系列吸泥机用于污水处理厂圆形二次沉淀池，将沉降在池底上的污泥刮集至一组沿半径方向布置的吸泥管管口，再通过中心排泥管排出，以便污泥回流或浓缩脱水，并将池面浮渣刮集，通过浮渣漏斗排出池外。
　　二、结构图

　　三、特点：
　　1. 结构简单、重量轻；由于采用桁架结构，特别是半桥式吸泥机，只有一套驱动机构，直径40米以内吸泥机，工作桥兼作输泥槽、同全桥式吸泥机相比，重量大大下降。
　　2. 维护简单方便，运行费用低：由于采用虹吸管将集泥槽的污泥排至中心排泥管，没有动密封，避免上清液短流。
　　3. 新型的排泥量调节阀，运行可靠，使用方便，保证排泥浓度。
　　4. 新型的传动机构，减速机采用轴装式，行走轮采用标准实心轮胎、安装方便、结构简单紧凑、效率高、重量轻。
　　5. 电气元件均采用户外型，安全可靠，可随机控制和远程控制。
　　6. 根据用户需要，行走轮可为橡胶轮、尼龙轮、钢轮。可按用户特定尺寸制造，可提供平底池、斜底池和不需集泥板大扁嘴吸口的吸泥机。与水接触的部件亦可用不锈钢制作。
　　四、构造及工作过程：
　　周边传动吸泥机为虹吸式吸泥机，如图-1所示，由工作桥、吸泥管系、集泥槽、虹吸管、抽真空系统、中心泥罐、中心支座、驱动机构、刮渣板、集电器、电控箱等组成。

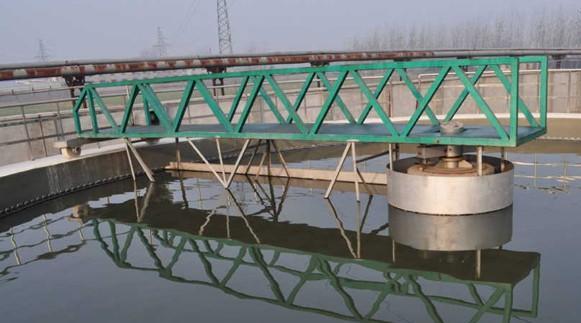

　　工作桥由安装在周边的驱动机构带动，绕安装的池中心支墩上的中心支座旋转，沉淀在池底的污泥由集泥板集至各吸泥口，在液位差的作用下，污泥经吸泥口、集泥槽、虹吸管、中心泥罐、排泥管排至池外。每个吸泥管上端设有排泥量调节阀，以调节各吸泥管的流量和浓度。液面上的浮渣在浮渣刮板和周边挡渣堰形成的渐缩区域集中，由浮渣刮耙到集渣斗，排出池外。主要技术参数见表1、表2，设备土建见图-2和表3 图-1  全桥式周边传动吸泥机 1. 传动机构  2. 浮渣漏斗  3. 电器箱  4. 集泥槽  5. 吸泥管和集泥槽的吊架  6. 集泥板和吸泥管  7. 工作桥
8.虹吸管  9. 抽真空系统  10. 中心集电环  11. 中心支座  12. 出水堰清理刷  13.出水堰板及浮渣挡板
14. 浮渣刮板及支架  15. 排泥量调节阀 图-2 周边传动吸泥机土建条件图
技术参数及规格型号 表1


型号规格 参数	池径D（m）	标准池径（m）	池深H（m）	周边线速度 （m/min）	驱动功率 （kW）
JQZX20-28	20～28	20	3.0～3.5	～2.0	0.37×2
		25
JQZX30-40	30～40	30	3.0～3.5	～2.0	0.55×2
		35
		40
JQZX45-55	45～55	45	3.0～3.5	～2.0	0.75×2

设备重量表 表2

设备型号	JQZX18	JQZX20	JQZX25	JQZX30	JQZX35	JQZX40	JQZX50	JQZX55
设备重量 （kg）	7830	8700	10875	13050	15225	17285	21376	25145
注：表中所列设备重量为池深4m、水质为一般市政污水、池面为水磨石（或水泥）、行走轮为橡胶轮时的设备总重。

土建条件尺寸表   表3

D1（m）	20	25	30	35	40	45	50
D2（mm）	4200	4200	4200	4200	4200	4500	4500
D3（mm）	3600	3600	3600	3600	3600	3900	3900
D4（mm）	2400	2400	2400	2400	2400	2700	2700
H（mm）	3.0、3.5、4.0	3.0、3.5、4.0	3.0、3.5、4.0	3.0、3.5、4.0	3.0、3.5、4.0	3.0、3.5、4.0	3.0、3.5、4.0
a（mm）	300	300	300	300	300	300	300
b（mm）	1650	1650	1650	1650	1650	1750	1750
c（mm）	400	400	450	500	550	600	650
d（mm）	550	600	650	700	750	800	850
h（mm）	1800	1800	1800	1800	1800	1850	1800
n（个）	118	148	183	213	243	273	303
