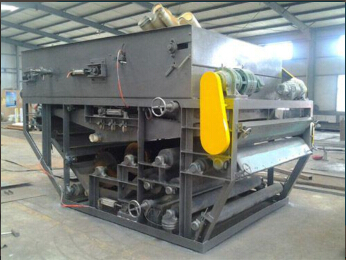

带式污泥压滤机

作者 admin 浏览 : 发布时间 2015-08-13 08:16:43

带式浓缩脱水一体机是以进口品牌压滤机机型为基础,改进、设计制造的新型带式浓缩脱水一体机。带式浓缩脱水一体机在许多部件、设计不足之处进行了革新,增加了浓缩脱水区,使该系列设备的脱水指标和运转性能达到最佳状态,同时更加整齐
  诸城春腾环保专业生产制造地埋式一体化污水处理设备,公司主要生产压滤机、污水处理设备、气浮机、微滤机、砂水分离器、行车式刮吸泥机、周边刮吸泥机、旋转钟式除砂机器、螺旋输送机、格栅除污机、自动加药装置等各种环保设备机械。
  一、概述:
  CTDTY系列带式浓缩脱水一体机是以进口品牌压滤机机型为基础,改进、设计制造的新型带式浓缩脱水一体机。该机在许多部件、设计不足之处进行了革新,增加了浓缩脱水区,使该系列设备的脱水指标和运转性能达到最佳状态,同时更加整齐、美观。对进料介质浓度波动具有较强的适应能力, 处理能力大、连续运行处理效果好、挤出泥饼的固含量高。可全天候连续自动化运行。
  主要设计特点:
  ※ 合理的结构设计:框架结构紧凑,占地面积减小。结实坚固,维修方便,导辊高低错落有致,经常操作部分位置低,整体结构整齐美观。
  ※优异的防腐性能:接触水的部件采用不锈钢,机架采用不锈钢或A3标准型钢热镀锌防腐处理,确保五年内不生锈。
  ※ 特殊设计:
  1、本机在过渡脱水区采用特别设计的特大直径圆弧脱水技术,可以使滤带压力渐渐增大,有效地防止跑泥现象发生。
  2、机架紧凑型设计,导辊采用S型安装,使整机体积减小,脱水效果更好。
  3、浓缩机结构简单,故障率低,运行平稳,特殊的滤网选择,预脱水效果明显。
  4、增加了 “虚辊”装置,预压脱水更平稳,有效防止跑泥现象。
  ※ 先进的滤网冲洗技术:网带冲洗系统采用特殊设计的滤网清洗器,此技术可大大降低清洗水的用量。完全可以采用二沉池的出水做清洗水,彻底改变了压滤机使用清水洗网成本高的现状。
  ※可靠的运转性能:本机的纠偏采用电磁感应阀连接气缸,就近控制,反应快,滤带两边同时纠偏,快速复位,整个系统动作频率低,纠偏幅度小。
  电控系统设有完善的连锁保护装置,确保整机运行的安全可靠性,有效的防止了错误动作给整机造成的损伤。
  ※ 成熟的应用技术:不同的污泥选用不同的滤带、不同的絮凝剂、不同的辅助设备方能达到最佳的脱水效果。
该机适用于城市污水处理厂、制药、电镀、造纸、皮革、印染、冶金、化工、屠宰、食品、酒制造业及环保工程中废水处理工序的污泥脱水,在工业生产中也可用于固液分离之场合,是环境治理和资源回收的理想设备。

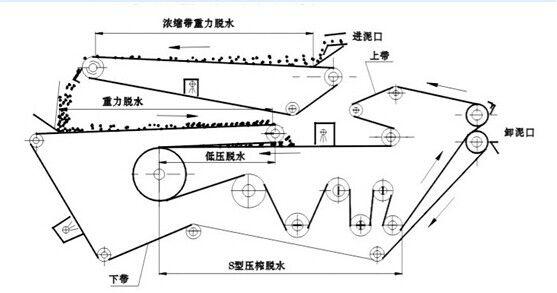

二、工艺流程图:
 、三、设备性能及主要技术参数:
  2、1 设备性能
设备型号
FXDTY
-500
FXDTY
-1000
FXDTY
-1500
FXDTY
-2000
FXDTY
-2500
FXDTY
-3000
设备每日工作时(hr)
20
带 宽(mm)
600
1000
1500
2000
2500
3000
处理量(m3/hr)
1~3
3~8
8~15
15~20
20~40
40~60
脱水后污泥含固率
≥20%
固体回收率
≥95%

  2、2 技术参数
  1) 技术参数



DNTY~
500
DNTY~
1000
DNTY~
1500
DNTY~
2000
DNTY~
2500
DNTY~
3000
滤带宽度(mm)
600
1000
1500
2000
2500
3000
浓缩机
(长×宽×高)mm
2500×960×540
3600×1380
×650
3600×1880
×650
3600×2380
×650
3600×2900
×650
3600×3380
×650
脱水机
(长×宽×高)mm
2800×960
×1320
4000×1380
×1900
4000×1880
×1900
4000×2380×1900
4000×2900
×1900
4000×3380
×1900
滤带长度
(mm)
浓缩机
5200
7000
7000
脱水机
上网
7600
11430
11430
10930
11510
11510
下网
8300
12400
12400
12120
12500
12500
滤带速度
(m/min)
浓缩机
3.4~17
脱水机
1.0~5.4
电机功率
(kw)
浓缩机
0.75
0.75
0.75
1.1
脱水机
1.5
2.2
3
4

  2) 主要材质
零件名称
材料
备注
机 架
不锈钢或碳钢热镀锌防腐

滤带清洗装置
不锈钢或碳钢热镀锌
直接使用中水,节约清水
滤液收集盘
304不锈钢

滤液排放管
UPVC

布泥器
304不锈钢

滤 带
100%聚酯

L型面预压棍
不锈钢或碳钢热镀锌
Φ2000(虚辊)/Φ650(L型辊)
脱水辊
无缝管
包氯丁橡胶δ=8mm
驱动辊
无缝管
包氯丁橡胶δ=8mm
纠偏系统
气缸

刮刀
PE

泥耙
PP

涨紧装置
气缸涨紧

  三、带式浓缩脱水一体机的性能和结构:
  带式浓缩脱水一体机采用带式浓缩机和带式压滤机组合在一起,应用于各种不同污泥性质的连续浓缩、脱水,从而得到高含固率的泥饼。在浓缩段将污泥含固率从2%左右的污泥浓缩到适合压滤的5%以上,然后在压滤段脱水到含固20%以上。
  带式浓缩脱水一体机包括不锈钢机架、重力脱水段、压榨段、泥耙、驱动装置、滤带清洗装置、滤带涨紧装置、滤带跟踪及纠偏系统、滤液收集盘及排水管、内部电线及管道等,全部使用耐磨耐腐蚀材料,确保设备长时间稳定运行。
  浓缩脱水一体机有完善的自动控制和保护功能,一旦出现污泥量不足,聚合物缺少,滤带跑偏,冲洗水压过低,压缩空气压力过低,外部信号指令等均停机和报警。
