板式压滤机除配用电机外，其它机件均采用OCr19Ni9优质耐腐蚀不锈钢材料制成，适用于过滤各种PH值酸碱溶液，本机应加压密闭过滤，过滤损耗少；过滤质量好，效率高。过滤部分由九层滤板组成，过滤面积大，流通量大；且可根据被滤溶液之不同生产工艺（初滤、半精滤、精滤）要求，更换不同滤膜、及根据用户生产流量之大小可适当减少或增强滤板层数，使这适合生产需要，因此本机具有一机多用适用范围广之特点；滤板采用平面螺纹网状形，结构先进，不变形，容易清洗，能有效地增长各种滤膜的使用寿命，从而降低和节约生产成本，本机配备之不锈钢输液泵，其配用电机小，耗电省。机座下装有胶轮，操作方便，移动灵活，可供移动使用。
压滤机操作前须进行整机检查：查看滤布有无打折或重叠现象，电源是否已正常连接。检查后即可进行压紧操作，首先按一下“启动”按钮，油泵开始工作，然后再按一下“压紧”按钮，活塞推动压紧板压紧，当压紧力到达调定高点压力后，液压系统自动跳停。
当压滤机压紧后，即可进行进料操作：开启进料泵，并缓慢开启进料阀门，进料压力逐渐升高至正常压力。这时观察压滤机出液情况和滤板间的渗漏情况，过滤一段时间后压滤机出液孔出液量逐渐减少，这时说明滤室内滤渣正在逐渐充满，当出液口不出液或只有很少量液体时，证明滤室内滤渣已经完全充满形成滤饼。如需要对滤饼进洗涤或风干操作，即可随后进行，如不需要洗涤或风干操作即可进行卸饼操作。
压滤机滤饼充满后，关停进料泵和进料阀门。开起洗涤泵或空压机，缓慢开启进洗液或进风阀门，对滤饼进行洗涤或风干。操作完成后，关闭洗液泵或空压机及其阀门，即可进行卸饼操作。第四步卸饼：首先关闭进料泵和进料阀门、进洗液或进风装置和阀门，然后按住操作面板上的“松开”按钮，活塞杆带动压紧板退回，退至合适位置后，放开按住的“松开”按钮，人工逐块拉动滤板卸下滤饼，同时清理粘在密封面处的滤渣，防止滤渣夹在密封面上影响密封性能，产生渗漏现象，至此一个操作周期完毕。
二、适用范围
1、化工： 染料、颜料、荧光粉、保险粉、净水剂等。
2、医院： 抗生素、植酸钙、中药、有机磷、糖化酶等 。
3、食品： 白酒、饮料、啤酒、酵母、柠檬酸、植物蛋白、豆奶、海藻等。
4、冶金： 金矿、银矿、铜矿、铁矿、锌矿、稀土等粉末选矿等。
5、陶土： 高岭土、膨润土、活性土、瓷土、电子陶瓷土等。
6、污水处理： 化工污水、冶炼污水、电镀污水、皮革污水、印染污水、酿造污水、制药污水、环境污水等
三、工作原理
板框压滤机的工作原理相对简单，工作流程：压紧滤板—进料—滤饼压榨—滤饼洗涤—滤饼吹扫—卸料。首先过滤的料液通过输料泵在一定的压力下，从后顶板的进料孔进入到各个滤室，通过滤布，固体物被截留在滤室中，并逐步形成滤饼；液体则通过板框上的出水孔排出机外。随着过滤过程的进行，滤饼过滤开始，泥饼厚度逐渐增加，过滤阻力加大。过滤时间越长，分离效率越高。特殊设计的滤布可截留粒径小于1μm的粒子。 板框压滤机的排水可分为明流和暗流两种形式。滤液通过板框两侧的出水孔直接排出机外的为明流式，明流的好处在于可以观测每一块滤板的出液情况，通过排出滤液的透明度直接发现问题；若滤液通过板框和后顶板的暗流孔排出的形式称为暗流。 当需要洗涤时，关闭漂洗板的出水阀，同时打开压干板出水阀，漂洗水在一定的压力作用下，于漂洗板水槽穿过滤布、透过滤饼、在穿过滤布到达压干板水槽，汇流入排液阀排出机外。这样，经过循环漂洗后，滤饼中残留的滤液被漂洗水充分地带出机外，达到了漂洗效果。
四、设备材质及构造

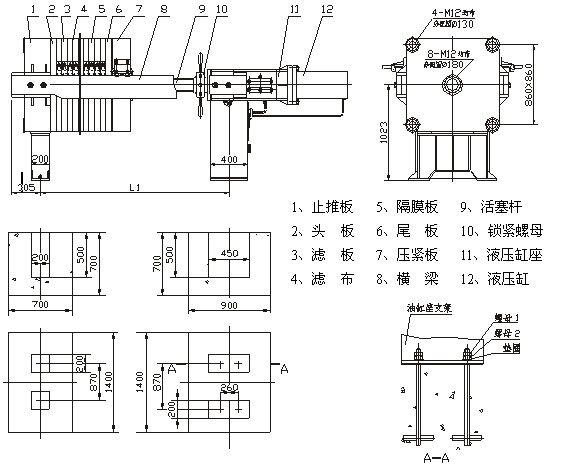

板框压滤机由压滤机滤板、液压系统、压滤机框、滤板传输系统和电气系统等五大部分组成。YF系列机架多采用高强度钢结构件，安全可靠，功率稳定，经久耐用。滤板、滤框采用增强聚丙烯一次膜压成形，相对尺寸和化学性质稳定，强度高，重量轻，耐酸耐碱，无毒无味，所有过流面均为耐腐介质。 板框压滤机采用液压压紧，液压压紧机构由液压站、油缸、丝杆、锁紧螺母组成。液压站的组成有：电机、集成块、齿轮泵、溢流阀（调节压力）、手动换向阀、压力表、油管、油箱。

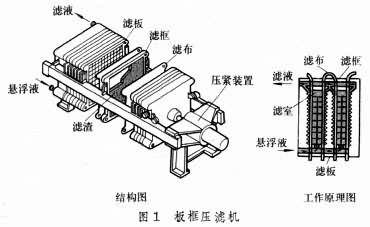

板框压滤机的滤室结构由成组排列的滤板和滤框组成。板框压滤机的滤板在表面设计有凹槽，用以安装、支撑滤布，并引导过滤液的流向，而滤框和滤板在组装后构成液体流通通道，用以通入悬浮液、洗涤水和引出滤液。 板框压滤机的滤板和滤框都由压紧装置压紧，同时在滤板和滤框的部位设有把手，用于支撑整个滤室结构。板框压滤机的滤板和滤框之间所安装的滤布，除了承担过滤的工作之外，还能起到密封垫片的作用。
五、型号说明及技术参数
1.型号说明
设备型号示例：FXAF—X
型号说明: FXAF------产品代码 X --------过滤面积 m2

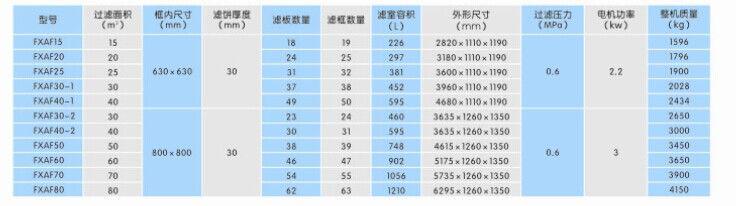

2.部分型号及技术参数 见附表1
